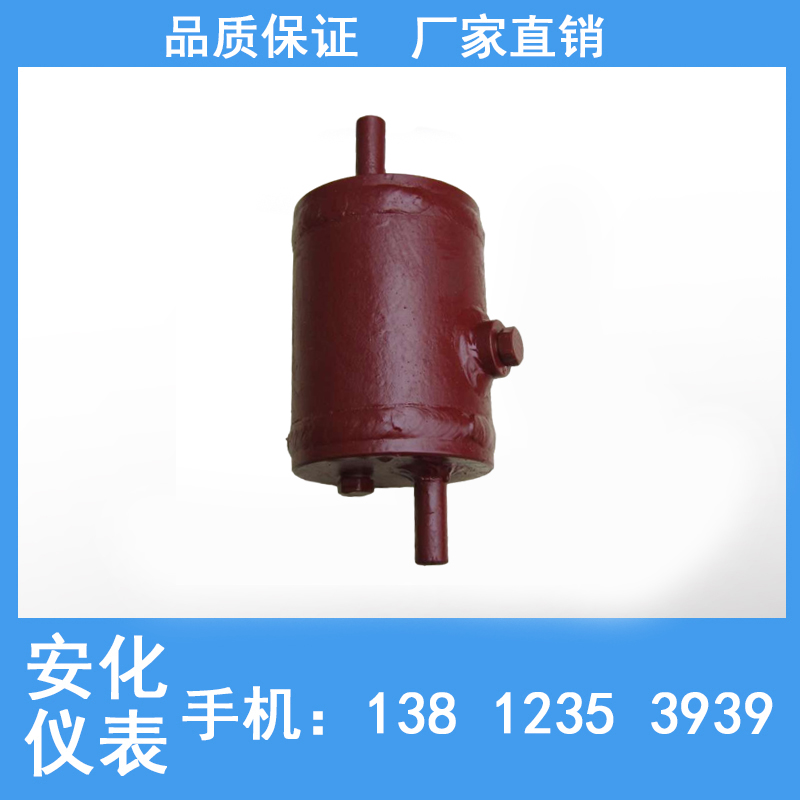

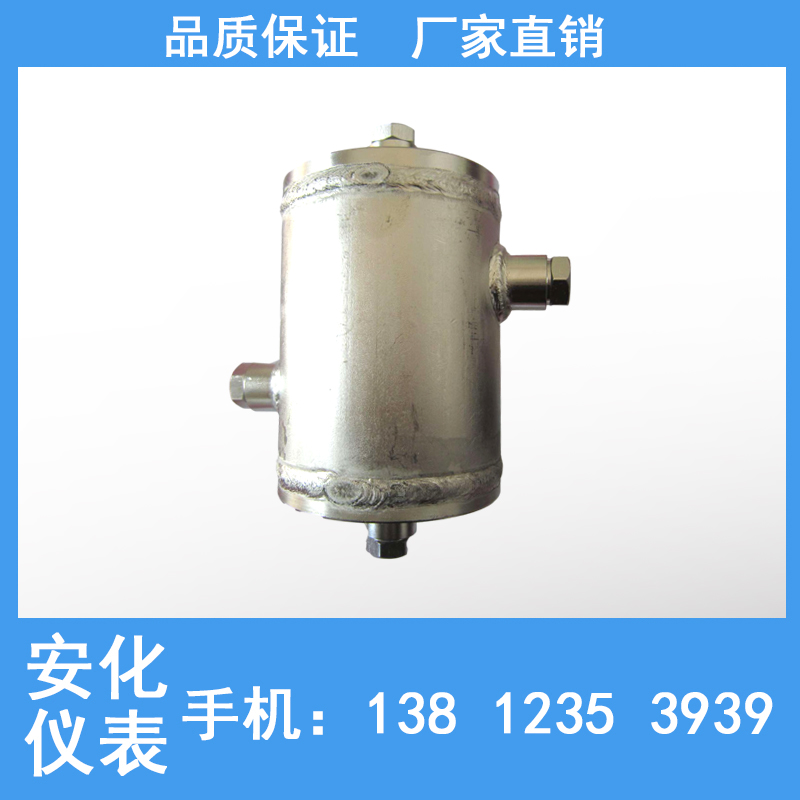

FG4B隔離罐
本儀表輔助容器部分收集了煉油、化工、冶金生產中壓力、流量、液面測量用的隔離器、冷凝器、分離器、除塵器、液面測量用的雙室平衡器和分析儀表用的一些預處理裝置以及各種冷凝圈、冷凝彎等產品。容器的制造、試驗和驗收均按機械部分鋼制焊接容器技術條件執行。
性能規范:
□公稱壓力：PN6.4、PN10、PN16、PN32
□公稱通徑：DN50 DN80 DN100
□制造材料：20#,1Cr18Ni9Ti
在什么情況下需要裝冷凝罐和隔離罐？安裝和使用時要注意什么？
當用節流裝置測量流量時，如果測量介質為蒸汽和高溫液體，為了防止高溫介質與差壓計直接接觸，并使正負兩導壓管內的冷凝液柱高度相等，正負兩導壓管上需要設冷凝罐；當測量介質是具有腐蝕性或易堵的氣體或液體時，為了保護差壓計及正負兩導壓管免受腐蝕或堵塞，需要在導壓管上設隔離罐。冷凝罐測量氣體和易堵介質時所裝的隔離罐，必須裝在靠近節流元件的地方，并使正負導壓管兩罐位于同一高度，差壓計應裝在節流元件的下方。隔離液的選擇應不與被測介質混合和溶解，也不與之發生化學反應，在操作條件下，不易蒸發。常用的隔離液有變壓器油、水、煤油和液體石蠟等。
