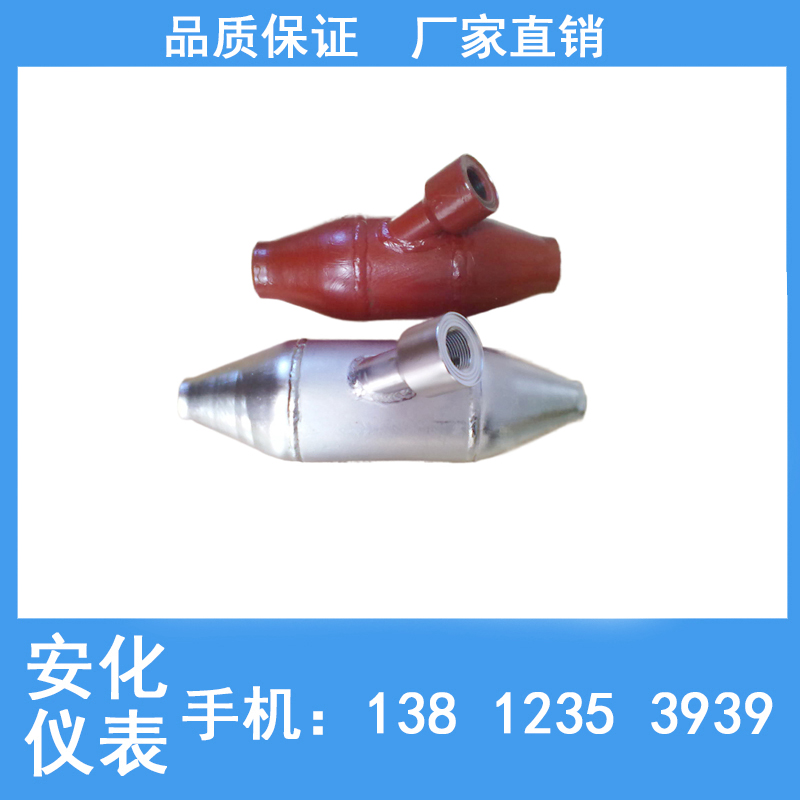

溫度計擴大管

1:本儀表輔助容器部分收集了煉油、化工、冶金生產中壓力、流量、液面測量用的隔離器、冷凝器、分離器、除塵器、液面測量用的雙室平衡器和分析儀表用的一些預處理裝置以及各種冷凝圈、冷凝彎等產品。容器的制造、試驗和驗收均按機械部分鋼制焊接容器技術條件執行。
2:多小的管徑是需要安裝溫度計擴大管?

加溫度計擴大管是為了增加溫度計測量元件的插入深度

在直徑76MM以下的管道上安裝測溫器件時,如無小型測溫器件,宜采用裝擴大管的方法.在公稱壓力不大于1.6MPA的管道上安裝測溫器件,也可采用在彎頭處沿管道中心迎著介質流向插入.1 U0 \& m7 b+ |7 _3 j
1,高溫高壓蒸汽管道的公稱通徑不大于250mm時插入的深度為70mm,公稱通徑大于250mm時插入的深度為100mm K {4 d* K- k
2,一般流體介質管道的公稱外徑不大于500mm時,插入的深度為管道外徑的1/2,外徑大于500mm時,插入的深度宜為300mm

性能規范:
□公稱壓力：PN6.4、PN10、PN16、PN32
□公稱通徑：DN50 DN80
□制造材料：20#,1Cr18Ni9Ti
